メーカー： TES LIGHTING / テスライティング
シリーズ名：Qoonela 15（クーネラ 15） TQJシリーズ
入力電圧：DC24V
重量：0.45kg
本体：アクリル
関連キーワード
LED間接照明 照明器具 間接光 建築化照明 LED ライト お店用 店舗用 店舗照明 住宅用 ショールーム照明 ディスプレイ照明 調光 コーブ照明 コーニス照明 スリット照明 什器用 フットライト
※以下のオプション品は別途必要です。
≪直流電源装置≫
Aタイプ調光用 30W
Aタイプ調光用 60W
Aタイプ調光用 90W
Aタイプ調光用 150W
Aタイプ調光用 300W
Bタイプ調光用 60W
Bタイプ調光用 100W
Bタイプ調光用 150W
≪適合調光器≫
TES LIGHTNG：
TLC-0006
TLC-0007
TLC-0007B
≪オプションパーツ≫
PWM調光ドライバー
PWM信号増幅器
アルミレール
※下記のような環境でご利用ならないでください。
・水没する場所
・屋外で直射日光の当たる場所
・海水に直接さらされる場所
・プールや温泉などの場所
・直接水流のあたる場所
※軒下使用時はお客様自身でカット加工を行わないでください。
※リード線の結線箇所に防水処理をしてください。発火・火災・感電事故の原因となります。
※LEDにはバラツキがあるため、発光色、明るさが異なる場合があります。
※条件により、実際のカラーと異なって見えることがあります。
※受注生産品のため、ご注文後1〜2週間ほどお時間をいただきます。
※受注生産品のため、ご注文後の返品・交換・キャンセルは出来ませんのでご了承ください。
ＴＥＳ　ＬＩＧＨＴＩＮＧ/テス・ライティング
長尺フレキシブル照明
Ｑｏｏｎｅｌａ １５（クーネラ１５）
■特徴
最長15mのテープライトがついに登場！
調光機能やフレキシブルな灯体を活かして思い通りの空間を演出
屋内軒下両方で使用可能
※この商品は電気工事士による取付工事が必要です。
資格を有しない一般消費者は、取付・取替工事を行うことは法律上できません。

≪TES LIGHTING　Qoonela 15（クーネラ15） TQJシリーズ≫
TQJ
本体全長
（mm）
端末
形状
品番
色温度
皮相電力
消費電力
全光束
5015
片側コード
TQJ-5015-27-S
2700K
(100V)35.5VA
/(200V)39.8VA
(100V)33.8W
/(200V)33.8W
708lm/m
TQJ-5015-30-S
3000K
750lm/m
10015
TQJ-10015-27-S
2700K
(100V)67.7VA
/(200V)69.8VA
(100V)66.1W
/(200V)65.2W
708lm/m
TQJ-10015-30-S
3000K
750lm/m
15015
TQJ-15015-27-S
2700K
(100V)114.4VA
/(200V)117.3VA
(100V)114.3W
/(200V)112.7W
708lm/m
TQJ-15015-30-S
3000K
750lm/m
※条件により、実際のカラーと異なって見えることがありますので、ご了承ください。

■各部の名称［図は一部を省略抽象化した図です］
※写真をクリックすると拡大します。

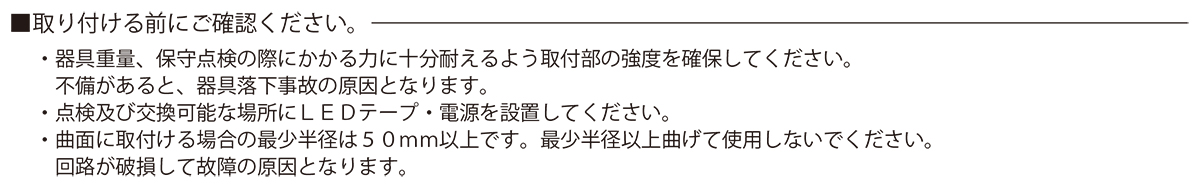

■取り付ける前にご確認ください。
・器具重量、保守点検の際にかかる力に十分耐えるよう取付部の強度を確保してください。
不備があると、器具落下事故の原因となります。
・点検及び交換可能な場所にＬＥＤテープ・電源を設置してください。
・曲面に取付ける場合の最少半径は50mm以上です。最少半径以上曲げて使用しないでください。
回路が破損して故障の原因となります。
※写真をクリックすると拡大します。

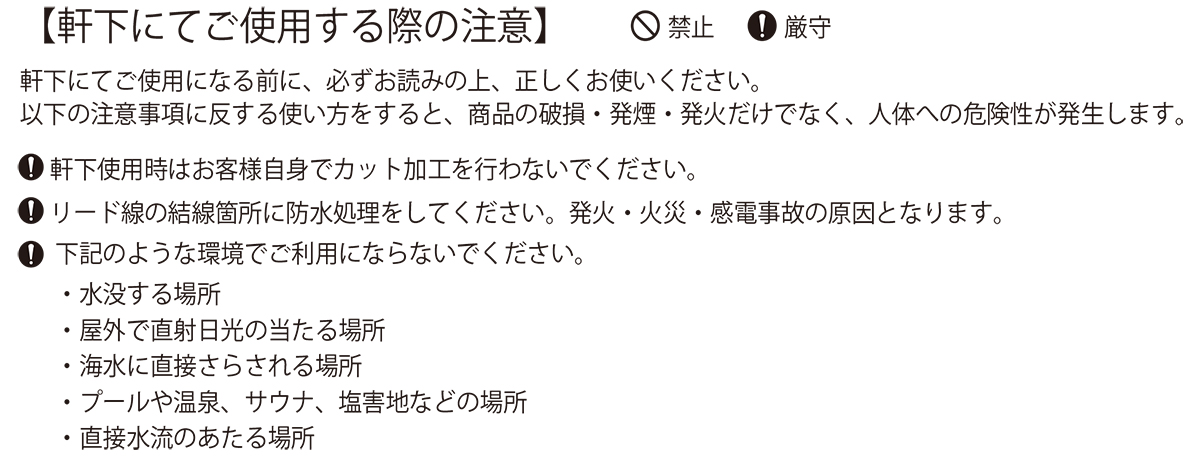

■軒下にてご使用する際の注意
※軒下使用時はお客様自身でカット加工を行わないでください。
※リード線の結線箇所に防水処理をしてください。発火・火災・感電事故の原因となります。
※下記のような環境でご利用にならないでください。
・水没する場所
・屋外で直射日光の当たる場所
・海水に直接さらされる場所
・プールや温泉、サウナ、塩害地などの場所
・直接水流のあたる場所
※写真をクリックすると拡大します。

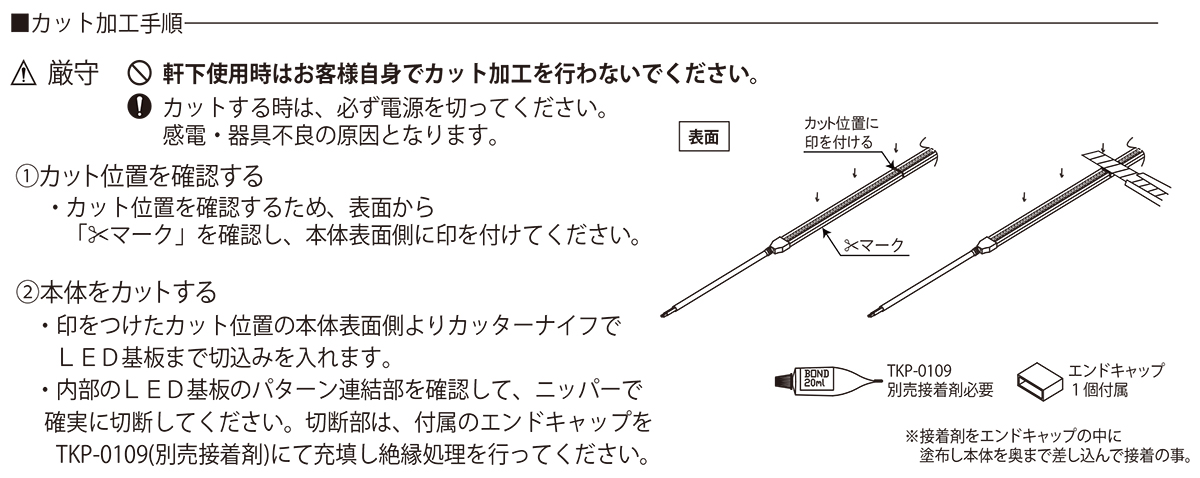

■カット加工手順（屋内使用の場合のみ）
1．カット位置を確認する
・カット位置を確認するため、表面から「はさみマーク」を確認し、本体表面側に印を付けてください。
2.本体をカットする・印をつけたカット位置の本体表面側よりカッターナイフでLED基板まで切込みを入れます。・内部のＬＥＤ基板のパターン連結部を確認して、ニッパーで確実に切断してください。切断部は、付属のエンドキャップを
TKP-0109
(別売接着剤)にて充填し絶縁処理を行ってください。
※写真をクリックすると拡大します。

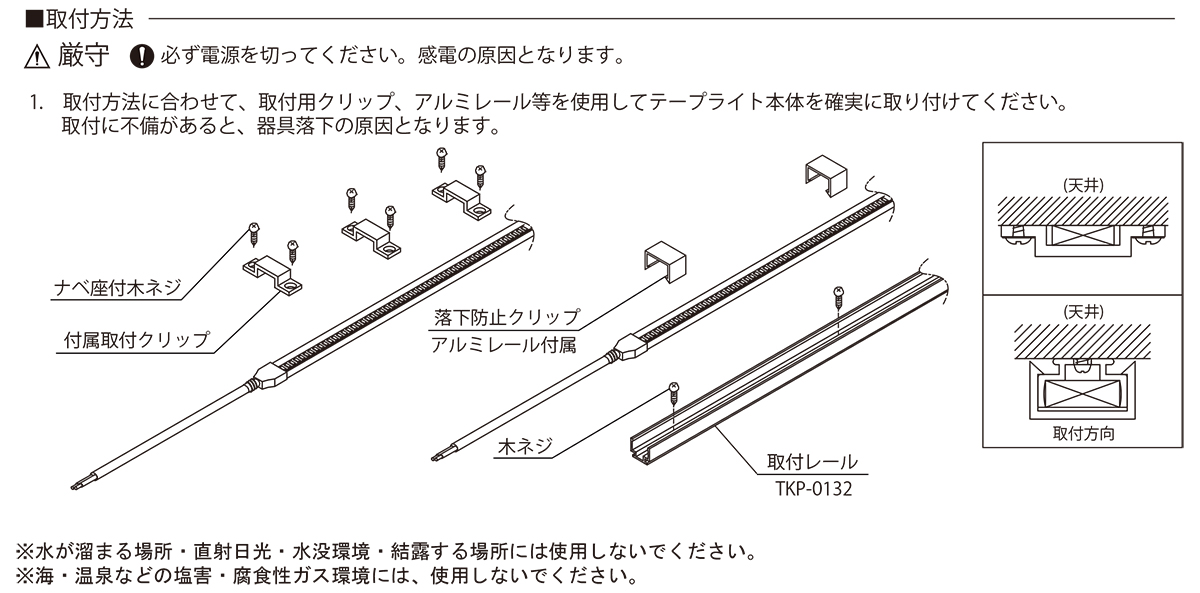

■取付方法
※必ず電源を切ってください。
1.取付方法に合わせて、取付用クリップ、
アルミレール
等を使用してテープライト本体を確実に取り付けてください。
取付に不備があると、器具落下の原因となります。
※水が溜まる場所・直射日光・水没環境・結露する場所には使用しないでください。
※海・温泉などの塩害・腐食性ガス環境には、使用しないでください。

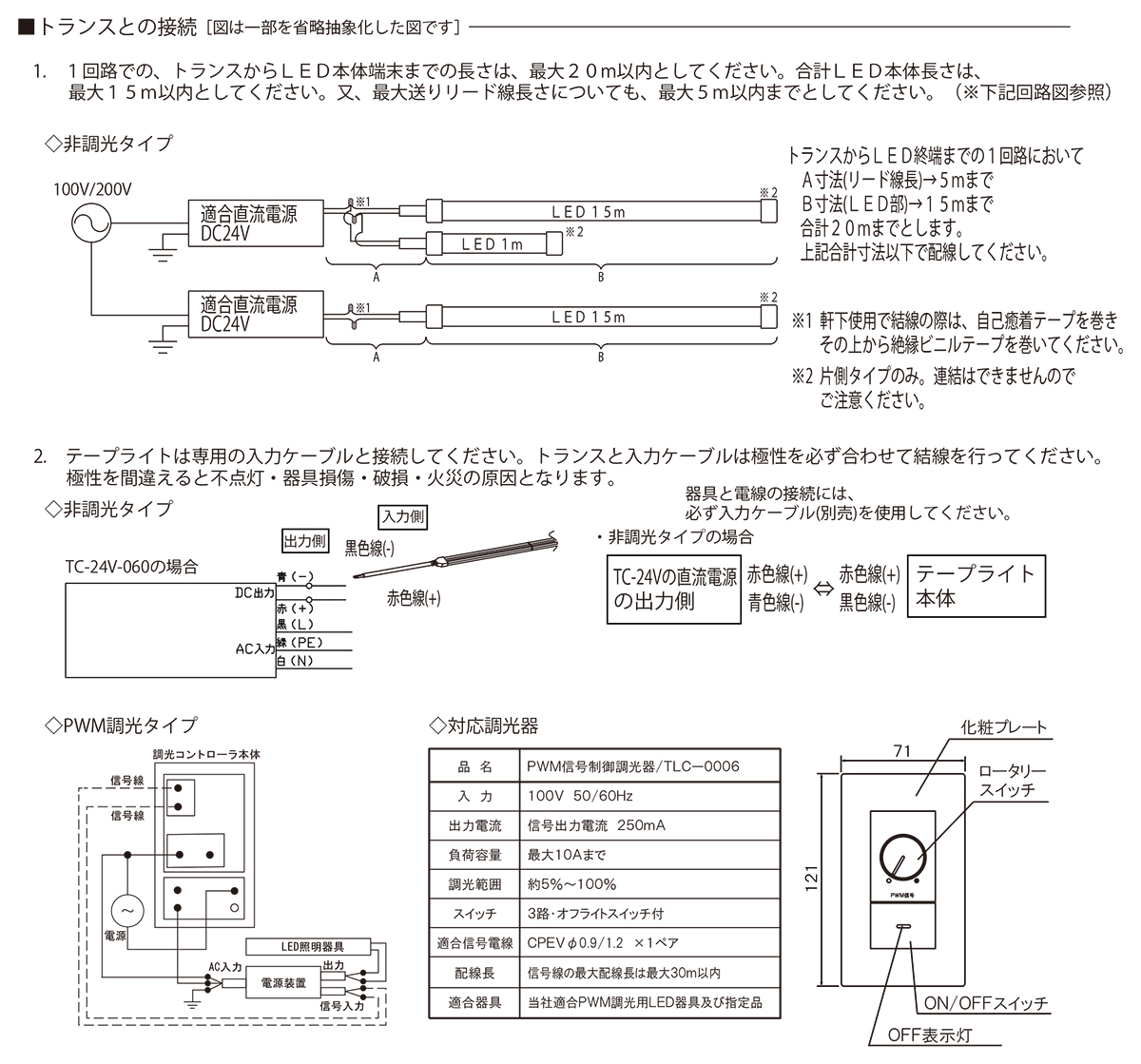

■トランスとの接続
1.1回路での、トランスからLED本体端末までの長さは、最大20m以内としてください。合計LED本体長さは、最大15m以内としてください。又、最大送りリード線長さについても、最大5m以内までとしてください。
2.テープライトは専用の入力ケーブルと接続してください。
トランスと入力ケーブルは極性を必ず合わせて結線を行ってください。
極性を間違えると不点灯・器具損傷・破損・火災の原因となります。
※写真をクリックすると拡大します。
※写真をクリックすると拡大します。
